Allgemeine Dichtungen

Stopfbuchsenpackungen

P 8 "Ramie"

P 8 ''Ramie'' Ramiefaser mit PTFE Imprägnierung und siliconfreiem Einlaufschmiermittel
Technisches Datenblatt


p [bar]	25	50	100
v [m/s]	12	2	-
t °C	-50 ... +140 (120)
pH	3-11
g/cm³	1,30

Beschreibung:

Ramiefaser mit PTFE Imprägnierung und siliconfreiem Einlaufschmiermittel

Haupteinsatzgebiete:

Pumpen, Armaturen, Refiner, Filter, Stevenrohr und Rührwerke

Eigenschaften:

Universalpackung für den niederen Temperaturbereich
Sehr gutes Preis-Leistungsverhältnis
Sehr strapazierfähige, wellenschonende, fäulnissbeständige Packung
Sehr gut beim Einsatz mit verunreinigten, feststoffhaltigen Medien

Geeignet für:

Papier, Zellstoff, Lebensmittel, Betriebsunterhalt, Kläranlagen und Schiffstechnik ...

P 12 "Kombi"

P 12 ''Kombi'' Kombinationsgeflecht aus PTFE-Graphit und Aramidfaser mit Einlaufschmiermittel
Technisches Datenblatt


p [bar]	25	-	150
v [m/s]	25	-	-
t °C	-100 ... +280 (200)
pH	2-12
g/cm³	1,45

Beschreibung:

Kombinationsgeflecht aus PTFE-Graphit und Aramidfaser mit Einlaufschmiermittel

Haupteinsatzgebiete:

Pumpen, Rührwerke, Mischer, Refiner, Kneter, Filter

Eigenschaften:

Geringer Wellenverschleiß und optimale Wärmeleitfähigkeit
Empfohlene Oberflächenhärte der Welle: HRC 55
Sichere Universalpackung bei abrasiven Medien

Geeignet für:

Papier- und Zellstoffindustrie, Abwasser, Klärtechnik, Lebensmittel, Chemie und Pharma

Zulassungen:

Lebensmittel (FMPA)

Sonderqualität:

S 12 K "Plunger" mit Kantenverstärkung

A 19 "Spezial"

A 19 ''Spezial'' 100% PTFE-Faser mit spezial Dispersion
Technisches Datenblatt


p [bar]	20	200	500
v [m/s]	2	2	-
t °C	-200 ... +280 (200)
pH	0-14
g/cm³	1,60

Beschreibung:

100% PTFE-Faser mit spezial Dispersion

Haupteinsatzgebiete:

Armaturen, Ventile, Schieber, Klappen, langsam laufende Wellen, Kolben, Tür- und Deckeldichtung

Eigenschaften:

Bei Hochdruckanwendungen bzw. Vakuum sind vorgepresste Ringe empfehlenswert
Lange Standzeiten
Geringste Wartung, kein Nachjustieren

Zulassungen:

Lebensmittel (FDA, FMPA), Zulassung für gasförmigen, verdichteten Sauerstoff 200 °C/20 bar (BAM).

Auf Wunsch wird Typ A 19 als Sonderqualität mit BAM-Zulassung für flüssigen Sauerstoff 200 °C/30 bar geliefert.

A 44 "Grapho"

A 44 ''Grapho'' Geflecht aus flexiblen expandierten Naturgraphitfolien
Technisches Datenblatt


p [bar]	25	10	300
v [m/s]	30	2	-
t °C	-200 ... +450 (600 Dampf)
pH	0-14
g/cm³	1,15

Beschreibung:

Geflecht aus flexiblen expandierten Naturgraphitfolien

Haupteinsatzgebiete:

Armaturen, Pumpen, Ventile, Schieber

Eigenschaften:

Universell verwendbar in Pumpen und Armaturen
Sehr gute Notlaufeigenschaften
-> kein Wellenverschleiß, thermisch gut leitfähig
Qualitativ hochwertiger Reingraphit
- Wärmeausdehnungskoeffizient wie Stahl
Ringe müssen auf Dichte 1,4 bis 1,6 bei der Montage vorverdichtet werden
Vorgepresste Ringe sind empfehlenswert

Geeignet für:

Kraftwerke, Petrochemie, Kesselhäuser, Hochdruck- und Hochtemperaturanwendungen

P1 "Universal"

P1 ''Universal'' 100% Gore GFO^® PTFE-Faser mit inkorporiertem Graphit und Siliconeinlaufschiermittel
Technisches Datenblatt


p [bar]	25(20)	100	150
v [m/s]	25	2	-
t °C	-200 ... +280 (200)
pH	0-14
g/cm³	1,55

Beschreibung:

100% GORE^® GFO^® PTFE-Faser mit inkorporiertem Graphit und Siliconeinlaufschiermittel

Haupteinsatzgebiete:

Pumpen, Mischer, Rührwerke, Autoklaven, Rafiner, Kneter

Eigenschaften:

In extrem weitem Einsatzbereich für alle Industriezweige geeignet. Nicht für abrasive Medien empfohlen.

Sehr leichte, sichere Montage und Handhabung. Kein verspröden oder altern.
Leichte Demontage.
Wellenschonend (HRC 25), sehr gute Wärmeleitfähigkeit

Geeignet für Kraftwerke, Chemie, Papier, Zellstoff, Lebensmittel und Pharma.

Zulassungen:

Alternativen zu 100% GORE^® GFO^®, auf Anfrage

Trapez-Pack® 16


p [bar]	25 (20)	250	250
v [m/s]	20	2	-
t °C	-100 ... +280 (200)
pH	0-14
g/cm³	1,70

Beschreibung:

Kombinationsgeflecht aus ePTFE-Graphit und PTFE - Faser mit Sonderimprägnierung.

Haupteinsatzgebiete:

Rührer, Filter, Armaturen, Kolben- und Kreiselpumpen und bei langsam drehenden, druckbelasteten Wellen.

Eigenschaften:

Trapez-Pack® 16 wird im Einbauzustand quadratisch, dadurch gleichmäßige Druckverteilung im gesamten Packungsraum. Dies verhindert Außenleckage und minimiert Wellen- und Packungsverschleiß. Die Standzeit wird bei besserer Dichtwirkung verlängert. Kein Nachsetzen der Packung - kürzere Einlaufzeiten.
Hohe Querschnittsdichte und Strukturfestigkeit, elastisch und anschmiegsam.
Eine Spezialimprägnierung verhindert das Verhärten der Packung, verbessert die Gleiteigenschaften und mindert den Verschleiß.
Beständig gegen Abwasser, abrasive Medien, Dampf, Öle, Lösungsmittel, Fette, Gase, Säuren und Laugen. Nicht für stark oxidierende Medien.

P20 "Carbon"


p [bar]	30(25)	100	100
v [m/s]	25	2	-
t °C	-50 ... +300 (250)
pH	2-12
g/cm³	1,45

Beschreibung:

Kohlefaser mit spezieller Imprägnierung und einem dynamischen, siliconfreien Einlaufschmiermittel.

Haupteinsatzgebiete:

Kesselspeisewasserpumpen, Refiner, Kreiselpumpen, Kneter, Miseher, Autoklaven, Rührwerke

Eigenschaften:

Höchste praktische Standardisierungsmöglichkeiten
Verschleißfest gegen abrasive Medien, dennoch minimaler Reibwert
Selbstschmierende Vollgarnpackung mit sehr hohem Kohlenstoffanteil, daher wellenschonend und wärmeleitend
Thermisch ausgeglichener Aufbau, d.h. Ausdehnungskoeffizient ähnlich Stahl, Volumenstabil, schrumpfarm, exzellent wärmeleitfähig, daher minimaler Justierungsaufwand und gleichmäßiger Lauf der Pumpe
Hervorragende chemische Beständigkeit
Verschleißfeste Universalpackung, auch als Kammerung für weiche Packungen geeignet

Trapez-Pack® 55


p [bar]	25	65	300
v [m/s]	30	2	-
t °C	-200 ... +400 (550)
pH	0-14
g/cm³	1,1

Beschreibung:

Geflecht aus flexiblen, expandierten Graphitfolien mit Kohlegarn - Kantenverstärkung

Haupteinsatzgebiete:

Ventile, Regeltechnik, Heißdampf, Schieber, In Pumpen einsetzbar

Eigenschaften:

Trapez-Pack® 55 wird im Einbauzustand quadratisch, dadurch gleichmäßige Druckverteilung im gesamten Packungsraum. Dies verhindert Außenleckage und minimiert Wellen- und Packungsverschleiß. Die Standzeit wird bei besserer Dichtwirkung verlängert. Kein Nachsetzen der Packung - kürzere Einlaufzeiten.
Universell Standardpackung für Pumpen und Armaturen
Verschleißfest und extrusionsgesichert durch Kohlefaser Kantenverstärkung
Äußerst elastisch, gute Rückstellfähigkeit, Wärmeausdehnkoeffizient wie Stahl
Hochtemperaturbeständig und thermisch, sowie elektrisch gut leitfähig
Selbstschmierend daher auch in Pumpen gut einsetzbar, minimiert den Einsatz von Sperrwasser
Leicht zu Schneiden, problemlos Ein- und Auszubauen
Niedrige Reibung daher nur geringe Verstellkräfte in Armaturen
Kein Wellenverschleiß, sehr gute Notlaufeigenschaften
Wir empfehlen Ringe auf eine Dichte von 1 ,3 bis 1 ,4 bei der Montage vorzuverdichten
Typ TP55 ist als Vorlageringe für Typ A44 geeignet
Vorgepresste Ringe sind empfehlenswert

Montage und Ringzuschnitte

Berechnungen Schneidlänge

L = (d + s) · π · x [mm]
s = (D - d) / 2
x = Zuschlagsfaktor = 1,04 bis 1,09

Packungsschnitt Armaturen / Pumpen

Mannloch- und Handlochdeckeldichtungen

novaSEAL aus temperatur-, korrosions- und chemikalienbeständigem Hochleistungsgewebe, TÜV geprüft.

	Standard- Abmessungen der Dichtungen	Schrauben	max. erreichbarre Dichtpressung durch Gesamt- schraubenkraft (N/mm²)	dazu erforderliches Anzieh- drehmoment (Nm)	Innendruck, bei dem die max. Dichtpressung der Schrauben erreicht wird (bar)
Handlöcher	80 x 120 x 15 x 7 100 x 150 x 15 x 7 115 x 165 x 15 x 7 150 x 200 x 15 x 7	1 x M16 1 x M16 1 x M20 1 x M20	5,4 4,4 6,2 5,1	110 110 235 235	22,6 15,8 20,4 14,0
Kopfloch	220 x 320 x 25 x 10	2x M20	3,9	235	11,5
Mannlöcher	300 x 400 x 25 x 10 320 x 420 x 25 x 10 350 x 450 x 25 x 10	2 x M24 2 x M24 2 x M30	4,5 4,2 6,3	410 410 810	10,7 9,5 13,4

Weitere Abmessungen und Werkstoffe lieferbar.

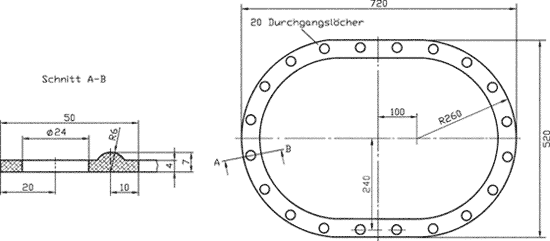

Dichtung Form A für Mannloch-Verschlüsse, nach DIN 83 403 - A 400 x 600

Bremsbänder und -beläge

Bremsbänder für PKW, Hebezeuge, Winden, Fördermaschinen und allgemeine Industrie Anwendung.

COSID 110
COSID 190

Materialbeschreibung:

Das Reibmaterial COSID 110 ist ein asbestfreies Bremsband. Es besitzt durch seine Kautschukbindung eine hohe Flexibilität und gute Festigkeit. Das Material enthält keine Metallanteile. Es ist gut für die Klebetechnologie geeignet, gut nietbar und kann sehr gut mechanisch bearbeitet werden. COSID 110 besitzt eine dunkelgraue Färbung, ein mittleres Reibwertniveau und sehr gute Verschleißeigenschaften.

Einsatzgebiete:

Schiffbau, Hebezeug-Trommelbremsen, Einsatz in Gabelstapler-Radbremsen, vielfältiger Einsatz in der Industrie ( Band, Stanzteil, Segment, Ring ), besonders Antriebstechnik, allgem. Maschinenbau, Landtechnik, Das Material ist nur für Trockenlauf geeignet. Das Bindemittel ist ölbeständig.

empf. Gegenmaterial:

Grauguß mit perlitischem Gefüge Stahl mit einer Festigkeit von mindestens 600 MPa

Anwendungsparameter:

p = 0,3 ... 1,2 N/mm<=
v max = ... 40 m/s T
kurzzeitig = ... 300 (infinity)C
T dauernd = ... 250 (infinity)C

Physikalische Werte:

Wärmekapazität: ca. 1,8 g/cm>= Zugfestigkeit: mind. 8 N/mm<= Brinellhärte: HB > 70 N /mm<= Wärmeleitfähigkeit: ca.0,45 W /m * K spez.

Bearbeitungshinweise:

Bohren:

Bohrer mit einem Spitzenwinkel von 118 (infinity)
Bestückung mit Hartmetallplättchen ist zu empfehlen
Der Bohrerdurchmesser soll 0,1 bis 0,2 mm
größer sein als das erforderliche Maß für die fertige Bohrung

Drehen:

Bestückung des Drehmeißels mit Hartmetall
Vorschub: 0,2 bis 0,5 mm/Umdrehung
Schnittgeschwindigkeit: 100 bis 150 mm /min

Stanzen:

Werkstoff für Stanzwerkzeuge: 90 Mn V 8 oder 210 Cr 46
Belagdicke bis ca. 6 mm zum Ausstanzen

Reibwert-Geschwindigkeit-Charakteristika

Die Prüfergebnisse basieren auf Cosid-Testmethoden. Sie sollen der Materialauswahl dienen und Anhaltspunkte für die rechnerische Auslegung geben. Eine unmittelbare bertragbarkeit auf den Praxisfall ist nur mit Einschränkung möglich.Es sind angemessene Sicherheiten zu berücksichtigen. Erfahrungsgemäß ist eine Erprobung in Erstausrüstungsfällen nicht zu umgehen.

COSID 190

Materialbeschreibung:

asbestfreies Spezialgewebe aus Fasermengsystem,
seewasserfest , für den Einsatz auf Hochseeschiffen

Lieferform:

Meterware bis 30 mm Dicke in Rollenform, bzw. in abgepaßten Längen

Einsatzgebiete:

Schiffbau, Winden, Trommelbremsen, Hebezeugbau,
Bergbau ( für Bergbau untertage zugelassen ! ),
allgemeine Industrieanwendung

Reibwert u. Verschleiß:

Reibwert siehe Abbildungen
Verschleißfestigkeit Belag : sehr gut

empf. Gegenmaterial:

Grauguß mit perlitischem Gefüge
Stahl mit einer Festigkeit von mindestens 600 MPa

Anwendungsparameter:

p = 0,2 ... 8 N/mm<=

v max= ... 30 m/s

T kurzzeitig = 350 ... 400 °C

T dauernd = ... 250 °C

Physikalische Werte:

Dichte: 1,0 g/cm>= ( nach DIN 53479 )

Zugfestigkeit nach DIN 53455: bei 20 °C 15 MPa bei 250 °C 6,5 MPa Reibwert in Abhänigkeit von Belagdruck

Reibwert in Abhänigkeit von Geschwindigkeit
