Laufwerkdichtungen

Laufwerkdichtungen

Anwendungen

Laufwerkdichtungen werden weltweit bei höchsten Verschleißbeanspruchungen in abrasiven Medien wie Sand, Steine, Staub, Schlamm, und Erdreich eingesetzt, dort schützen sie hochwertige Bauteile wie Achsen, Bremslamellen sowie die Naben von Räderlaufwerken wirkungsvoll vor dem Eindringen zerstörender Medien. Sie werden zur Abdichtung von Getrieben, Pumpen, Achsen und Lagerungen eingesetzt.

Hohe Anforderungen an die Verschleißbeständigkeit bestehen besonders bei Forst- und Landwirtschaftlichen Geräten, Bergwerksmaschinen, Tunnelvortriebsmaschinen, Pelletpressen, Förderanlagen, Baumaschinen, Laufwerken von Kettenfahrzeugen und vielen weiteren Anwendungen.

Bauformen

Die meist verbreitete Bauform der Laufwerkdichtungen ist die sogenannte O-Ring-Dichtung. Diese Dichtung enthalten zwei symmetrische konische Gleitringe und zwei Runddichtringe. Typen mit gussrohem Außenprofil und geschliffener Außenkontur sind grundsätzlich voll untereinander austauschbar.

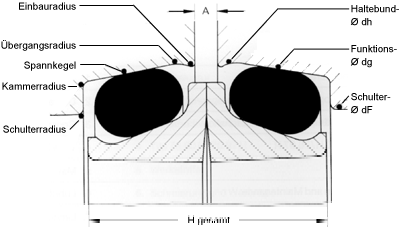

Einbauzustand

Laufwerkdichtungen Einbauzustand

Aufnahmebohrung

Laufwerkdichtungen Aufnahmebohrung

Werkstoffe Gleitringe

Der Standard Hochleistungswerkstoff Duronit V ist auf dem Markt der Gussdichtungen stark verbreitet. Das ledeburitsche Gusseisen mit feinen Graphiteinschlüssen zeichnet sich durch eine hervorragende Verschleißbeständigkeit in Verbindung mit guten tribologischen Eigenschaften aus.

Werkstoffe Runddichtringe

In der Standardausführung sind die Vorgaben mit Nitril-Butadien-Kautschuk (NBR) zu erreichen. Für darüber hinausreichende thermische Beanspruchungen sind die Materialien HNBR, FPM oder VMQ verfügbar. Die aufgeführten Werkstoffe sind in verschiedenen Härtegraden angeboten. Je nach Einsatzgebiet kann der Runddichtring innerhalb des Dichtsystems eine dauerhafte und konstante Anpresskraft erzeugen.

Montagewerkzeuge

Als Montagehilfe kann ein geschlitzter Kunststoffring genutzt werden, dieser greift zwischen Elastomerteil und Gleitringsteg – dadurch erfolgt die Krafteinleitung beim Eindrücken direkt über den Runddichtring. Montagewerkzeuge sind für diverse Laufwerkdichtungen vorhanden – auf Anfrage werden diese mit angeboten.
Laufwerkdichtungen sind Präzisionsteile aus Hartguss – bitte vermeiden Sie deshalb Stoß und Schlag.

Auf Anfrage kann eine Einbauanleitung zugeschickt werden. Falls bei einer Reparatur der Dichtsatz geöffnet werden muss, ist der Einbau eines neuen Dichtsatzes unbedingt erforderlich, denn bereits nach einer relativ kurzen Laufzeit haben sich die aufeinander gleitenden Flächen zueinander eingelaufen. Die Dichtwirkung kann bei Wiedermontage des gleichen Dichtsatzes nicht mehr gewährleistet werden.
