O-Ringe und Rundschnurringe

O-Ringe und Rundschnurringe

Mit ihrer einfachen Geometrie und hervorragenden Eigenschaften sind O-Ringe und Rundschnurringe sowohl für den statischen, als auch den dynamischen Einsatz vielseitig anwendbar. Wir fertigen O-Ringe in allen gängigen Abmessungen und Elastomeren sowie Sondergrößen und Spezialmischungen.

O-Ring Schnittzeichnung

Boxen

GROMEX liefert O-Ringe in verschiedenen Sortimentsboxen.

O-Ring Boxen
O-Ring Boxen
Quadring-Box
Quadring-Box
Rundschnur-Boxen
Rundschnur-Boxen

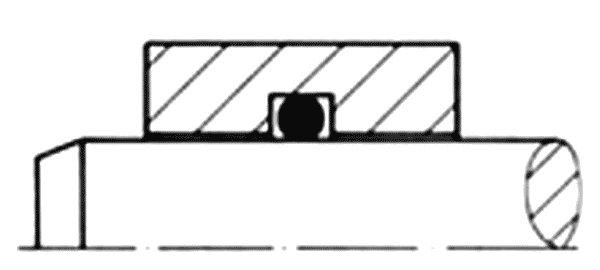

Nut im Außenteil ("Stangendichtung")
O-Ring radial verpreßt.

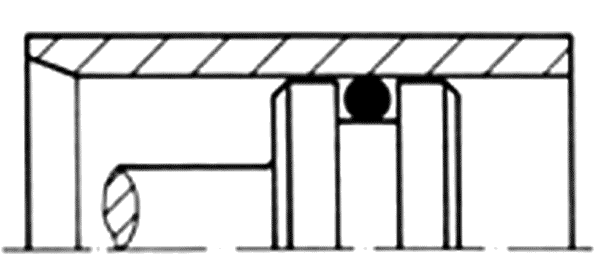

Nut im Innenteil ("Kolbendichtung")
O-Ring radial verpreßt.

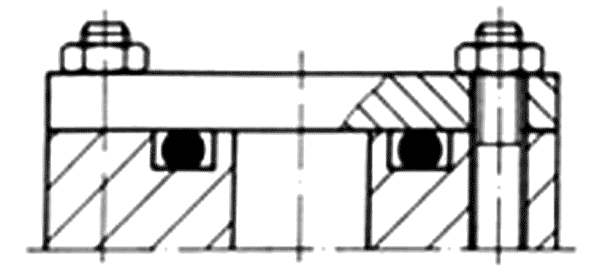

Flanschdichtung
O-Ring axial verpreßt.
Toleranzen
Innendurchmesser
bis mm
zulässige
Abweichung
Schnurstärke
1.80 ±0.08 2.65 ±0.09 3.55 ±0.10 5.33 ±0.13
2.15±0.13*
2.80±0.14*
4.50±0.14*
4.87±0.15*
6.30±0.15*
6.17±0.16*
8.50±0.16*
8.76±0.17*
10.00±0.17*
10.50±0.18*
11.20±0,19*
14.00±0.19**
15.00±0.20**
17.00±0.21**
18.00±0.21 **
19.00±0.22 **
21.20±0.23 **
22.40±0.24 **
25.00±0.25 **
25.80±0.26 **
28.00±0.28 **
30.00±0.29 **
31.50±0.31 **
32.50±0.32 **
33.50±0.32 **
34.50±0.33 **
35.50±0.34 **
36.50±0.35 **
37.50±0.36 **
38.70±0.37 **
40.00±0.38  **
41.20±0.39  **
42.50±0.40  **
43.70±0.41  **
45.00±0.42  **
46.20±0.43  **
47.50±0.44  **
48.70±0.45  **
50.00±0.46  **
51.50±0.47  **
53.00±0.48  **
54.50±0.50  **
56.00±0.51  **
58.00±0.52  **
60.00±0.54  **
61.50±0.55  **
63.00±0.56  **
65.00±0.58  **
67.00±0.59  **
69.00±0.61  **
71.00±0.63  **
73.00±0.64  **
75.00±0.66  **
77.50±0.67  **
80.00±0.69  **
82.50±0.71  **
85.00±0.73  **
87.50±0.75  **
90.00±0.77  **
92.50±0.79  **
95.00±0.81  **
97.50±0.83  **
100.00±0.84  **
103.00±0.87  **
106.00±0.89  **
109.00±0.91  **
112.00±0.93  **
115.00±0.95  **
118.00±0.97  **
122.00±1.00  **
125.00±1.03  **
128.00±1.05  **
132.00±1.08  **
136.00±1.10  **
140.00±1.13  **
145.00±1.17  **
150.00±1.20  **
155.00±1.24  **
160.00±1.27  **
165.00±1.31  **
170.00±1.34  **
175.00±1.38  **
180.00±1.41  **
185.00±1.44  **
190.00±1.48  **
195.00±1.51  **
200.00±1.55  **
206.00±1.59   *
212.00±1.63   *
218.00±1.67   *
224.00±1.71   *
230.00±1.75   *
236.00±1.79   *
243.00±1.83   *
250.00±1.88   *
258.00±1.93   *
265.00±1.98   *
272.00±2.02   *
280.00±2.08   *
290.00±2.14   *
300.00±2.21   *
307.00±2.25   *
315.00±2.30   *
325.00±2.37   *
335.00±2.43   *
345.00±2.49   *
355.00±2.56   *
365.00±2.62   *
375.00±2.68   *
387.00±2.76   *
400.00±2.84   *
412.00±2.91
425.00±2.99
437.00±3.07
450.00±3.15
462.00±3.22
475.00±3.30
487.00±3.37
500.00±3.45
515.00±3.54
530.00±3.63
545.00±3.72
560.00±3.81
580.00±3.93
600.00±4.05
615.00±4.13
630.00±4.22
650.00±4.34
670.00±4.46
Schnurstärken
ARP/ASTM Schnurstärken (d2)
1.782.623.535.336.99
0,741,244,3410,46100,97
1,072,065,9412,07113,67
1,422,847,5213,64116,84
1,783,639,1215,24120,02
2,244,4210,6916,81123,19
2,574,7512,2918,42126,37
2,95,2313,8719,99129,54
3,176,0215,4721,59132,72
3,357,5917,0423,16135,89
3,689,1918,6424,77139,07
4,4710,7720,2226,34142,24
4,7611,4421,8227,94145,42
5,2812,3723,3929,51148,59
5,3713,9424,9931,12151,77
6,0715,0826,5732,69158,12
6,3515,5428,1734,29164,47
6,4715,8829,7437,47170,82
6,7517,1231,3440,64177,17
7,6517,8632,9243,82183,52
7,9418,7234,5246,99189,87
8,1319,0536,0948,32196,22
8,7320,2937,6950,17202,57
9,2521,8940,8753,34215,27
9,6623,4741,2856,52227,97
10,8223,9942,5759,69240,67
12,4225,0742,8662,87253,37
1426,6444,0466,04266,07
14,4328,2444,4569,22278,77
15,629,8245,3672,39291,47
17,1731,4246,0673,39304,17
17,7432,9947,2275,57316,87
18,7734,5947,6378,74329,57
20,3536,1749,2181,92342,27
21,9537,2150,3982,87354,97
22,6737,7751,9485,09367,67
23,5239,3452,3988,27380,37
25,1240,0453,5791,44393,07
26,740,5953,9894,62405,26
27,540,9455,5697,79417,96
28,342,5256,74100,97430,66
29,8744,1257,15104,14443,36
31,4745,6958,74107,32456,06
32,2147,2959,92110,49468,76
33,0548,960,33113,67481,46
33,2750,4761,24116,84494,16
33,652,0761,91120,02506,86
34,6552,4763,09123,19532,26
36,2753,6465,09126,37557,66
37,8255,2566,27129,54582,68
4156,8268,26132,72608,08
44,1758,4269,44135,89633,48
47,3559,9971,44139,07658,88
50,5261,672,62142,24675,16
53,763,1773,02145,42-
56,8764,7774,61148,59-
58,4466,3475,79151,77-
60,0567,9578,97158,12-
63,2269,5282,14164,47-
66,471,1285,32170,82-
69,5772,6988,49177,17-
72,7575,8791,67183,52-
75,9282,2294,84189,87-
82,2788,5798,02196,22-
88,6294,92101,19202,57-
94,97101,27104,37208,92-
101,32107,62107,54215,27-
107,67113,97110,72221,62-
114,02120,32113,89227,97-
120,37126,67117,07234,32-
126,72133,02120,24240,67-
133,07139,37123,42247,02-
-145,72126,59253,37-
-152,07129,77266,07-
-158,42132,94278,77-
-164,77136,12291,47-
-171,12139,29301,47-
-177,47142,47304,17-
-183,82145,64329,57-
-190,17148,82354,97-
-196,52151,99380,37-
-202,87158,34405,26-
-209,22164,69430,66-
-215,57171,04456,06-
-221,92177,39481,41-
-228,27183,74506,81-
-234,62190,09532,21-
-240,97196,44557,61-
-247,32202,79597,03-
--209,14582,68-
--215,49608,08-
--221,84633,48-
--228,19658,88-
--234,54702,66-
--240,89--
--247,24--
--253,59--
--262,34--
--266,29--
--278,99--
--291,69--
--304,39--
--329,79--
--353,37--
--355,19--
--380,59--
--405,26--
--417--
--423--
--430,66--
--456,06--

Dichtspaltenbreiten

Maximale Dichtspaltenbreite in mm
für das Verhältnis Druck - Härte Shore A

Maximaler Druck60 Shore A70 Shore A80 Shore A90 Shore A
7 bar0,70 mm0,79 mm0,84 mm0,86 mm
15 bar0,56 mm0,66 mm0,73 mm0,79 mm
20 bar0,43 mm0,56 mm0,66 mm0,73 mm
30 bar0,36 mm0,48 mm0,58 mm0,68 mm
35 bar0,28 mm0,40 mm0,51 mm0,64 mm
40 bar0,20 mm0,36 mm0,48 mm0,61 mm
50 bar0,15 mm0,31 mm0,43 mm0,56 mm
60 bar0,10 mm0,23 mm0,36 mm0,51 mm
70 bar0,08 mm0,20 mm0,33 mm0,48 mm
140 bar----0,05 mm0,15 mm0,28 mm
200 bar--------0,08 mm0,15 mm
275 bar--------0,02 mm0,10 mm
340 bar--------0,01 mm0,05 mm
400 bar------------0,04 mm
500 bar------------0,02 mm
600 bar------------0,01 mm

Elastomere

ISO Chemische Bezeichnung Handelsnamen Temperaturbereich Eigenschaften
NBRAcryinitril-Butadien-Kautschuk Perbunan® -30 bis +120 °C Mittlere mechanische Eigenschaften, ölfest. Gute Beständigkeit gegen aliphatische Kohlenwasserstoffe.
HNBRHydrierter Acryinitril-Butadien-Kautschuk Therban® -45 bis +150 °C Hoher Abriebwiderstand, gute Beständigkeit gegen aggressive, additivhaltige Alkalien und Öle, Oxidation, Ozon, heißes Wasser, Wasserdampf, Öl und Kraftstoff.
CRChlorbutadien-Kautschuk Neoprene® -30 bis +130 °C Mittlere mechanische Eigenschaften, bedingt ölfest. Gute allgemeine chemische Beständigkeit. Ozonresistent.
FPMFluor-Kautschuk Viton® -30 bis +220 °C Mäßige mechanische Eigenschaften, ölfest. Ausgezeichnete Beständigkeit gegen viele Chemikalien.
FFPMPerfluor-Kautschuk Kalrez®-Zalak® -50 bis +275 °C Mäßige mechanische Eigenschaften, ölfest. Ausgezeichnete Beständigkeit gegen viele Chemikalien.
MVQVinyl-Methyl-Polysiloxan Silikon -100 bis +200 °C Geringe mechanische Eigenschaften, die aber über einen weiten Temperaturbereich beibehalten werden, geringe elektrische Leitfähigkeit, bedingt ölfest. Ozonresistent. Physiologisch unbedenklich.
FMVQFluormethyl-Polysiloxan Fluorsilikon -120 bis +250 °C Geringe mechanische Eigenschaften, die aber über einen weiten Temperaturbereich beibehalten werden, geringe elektrische Leitfähigkeit, bedingt ölfest. Ozonresistent. Physiologisch unbedenklich.
EPDMAthylen-Propylen-Dien-Kautschuk   -50 bis +200 °C Mittlere mechanische Eigenschaften, nicht ölfest. Ausgezeichnete Beständigkeit gegen Heißwasser und Dampf. Beständig gegen Ester, Ketone und Glykole. Ozonfest.
ACMAcrylat-Kautschuk Vamac® -30 bis +150 °C Gute Quellbeständigkeit in Mineralölen. Alterungsbeständigkeit und Ozonbeständigkeit sehr gut.
SBRStyrol-Butadien-Kautschuk Buna Hüls® -50 bis +100 °C Gute Quellbeständigkeit in Säuren und Basen, Alkohol und Wasser, Bremsflüssigkeit (Glykolbasis).
CSMChluorsulfoniertes Polyethylen Hypalon® -30 bis +140 °C Mittlere mechanische Eigenschaften, bedingt ölfest. Ausgezeichnete Beständigkeit gegen viele Chemikalien.
NRNaturkautschuk Plantage -30 bis +110 °C Beste mechanische Eigenschaften, große Elastizität, niedriger Abrieb, hohe Festigkeit, großer Weiterreißwiderstand, nicht ölfest.

Fachinformationen

Hier finden Sie nützliche Fachinformationen

FEP O-Ringe
FEP O-Ringe
Werkzeugliste
Werkzeugliste
Mit richtigem Material zu langer Lebensdauer
Mit richtigem Material zu langer Lebensdauer
Den Polymeren auf der Spur
Den Polymeren auf der Spur
Mit freundlicher Genemigung von SULZER.

Für weitere Informationen kontaktieren Sie uns gern.

DIN 3771/1
(Vorm. DIN 3770)
ISO 3601/1
AS 568 A
AN 6227
AN 6230
MS 29513
BS 1806
BS 4518
JIS B 2401
JIS W 1516
JIS W 1517
R 0 bis R 27
R 28 bis R 88
MS 29512
SMS 1586
